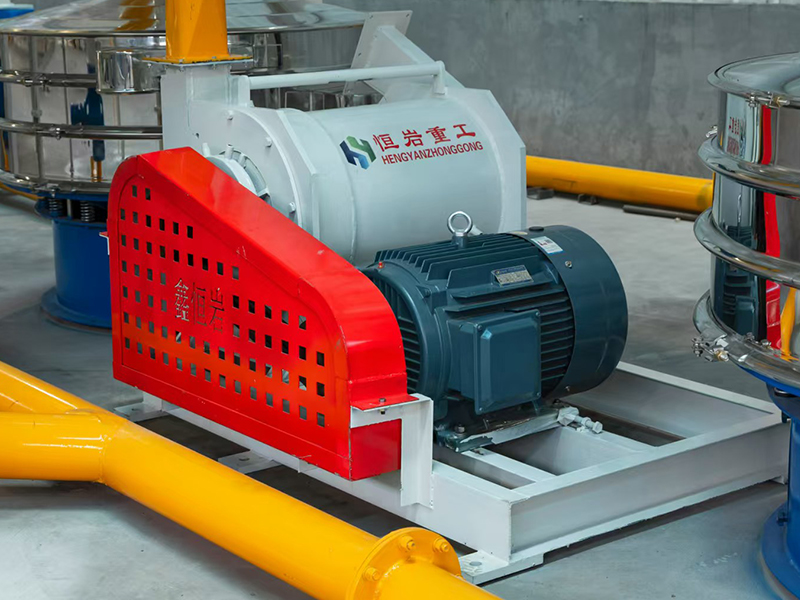

高速铜铝箔搓球机

废旧锂电池回收处理生产线中高速铜铝箔搓球机的技术解析

一、新型磨盘设计：高产量与强阻力的核心支撑

结构创新

该设备采用双层立体磨盘结构，上层为粗磨盘（齿距5-8mm），下层为精磨盘（齿距2-3mm），通过阶梯式破碎实现铜铝箔的渐进式剥离。磨盘材质选用高铬合金铸铁（硬度HRC≥60），表面经激光淬火处理，耐磨性提升3倍以上，可连续处理2000吨废旧电池无需更换磨盘，显著降低维护成本。

动力配置优化

配备160kW变频调速电机，转速范围800-1500rpm，通过皮带传动带动磨盘旋转。实测数据显示，在1200rpm工况下，单台设备每小时可处理1.2吨铜铝箔混合料，较传统设备产能提升40%。磨盘间隙采用液压自动调节系统，精度达±0.1mm，确保不同厚度箔材（0.01-0.2mm）均能高能效搓球。

阻力控制与稳定性

磨盘设计融入流体力学仿真优化，通过调整齿槽角度（30°-45°）和深度（8-12mm），使物料在磨盘间形成稳定的“挤压-剪切-卷曲”运动轨迹，既确保搓球效率，又避免因阻力过大导致设备卡顿或振动。

二、搓球工艺：机械力与流体力学的协同作用

三维搓球机理

铜铝箔进入磨盘后，受剪切力、摩擦力、离心力三重作用：

粗磨盘齿槽产生纵向撕扯力，将箔材从极片基底剥离；

精磨盘齿顶形成横向挤压区，使箔材卷曲成球；

磨盘旋转离心气流（流速8-12m/s）将球状颗粒甩出，避免过度粉碎。
实验表明，该工艺可使98%的铜铝箔转化为直径3-8mm的球状颗粒，而传统锤式破碎机仅能产出20%的合格球粒。

粒径准确控制

设备集成在线粒径检测系统，通过激光散射技术实时监测出料粒径分布。当球粒直径＞8mm时，系统自动降低磨盘转速并增大间隙；当直径＜3mm时，则提高转速并缩小间隙。此闭环控制使成品球粒合格率稳定在95%以上，满足后续冶炼工艺对粒径的严格要求。

三、温控系统：风冷+水冷双重保障

风冷模块

在磨盘上方安装环形风刀，以15m/s的风速对磨盘表面进行强制冷却。风道采用阿基米德螺旋线设计，确保气流均匀覆盖整个磨盘工作面，使表面温度降低15-20℃，有效防止高温导致的铜铝箔氧化变脆（氧化率降低至0.5%以下）。

水冷循环

磨盘内部设计双层夹套结构，通入15℃循环冷却水（流量8m³/h）。通过有限元分析优化流道布局，使磨盘芯部温度控制在60℃以下，避免以下问题：

热变形：磨盘热膨胀系数≤1.2×10⁻⁵/℃，确保长期运行精度；

极粉碳化：黑粉中碳含量稳定在45-50%，提高资源回收价值。

综合效果

双重温控系统使设备在连续运行24小时后，关键部件（如轴承、电机）温度稳定在70℃以下，故障率较传统设备降低60%，年维护次数减少至2次以内。

四、密封与除尘：全流程无泄漏设计

动态密封技术

磨盘轴与箱体间采用双层迷宫密封+碳纤维填料组合结构，密封压力达0.3MPa，可完全阻断粉尘外溢。实测显示，设备周边5米范围内粉尘浓度≤0.5mg/m³，远低于环保标准（8mg/m³）。

负压除尘系统

设备顶部连接脉冲布袋除尘器（过滤面积120m²，风量5000m³/h），通过-5000Pa负压将箱体内粉尘抽吸至除尘器。滤袋采用PTFE覆膜聚酯纤维，过滤效率达99.99%，排放浓度≤10mg/m³。除尘器配备自动清灰系统，每2小时进行一次脉冲喷吹，确保滤袋持续高能效工作。

环保效益

每处理1万吨废旧锂电池，可减少粉尘排放8吨，且无废水、废气产生，完全符合《大气污染物综合排放标准》（GB 16297-1996）要求。

五、应用案例与经济性分析

某大型回收企业实测数据

回收率提升：铜回收率从92%提升至97%，铝回收率从90%提升至96%，黑粉中金属含量从3.5%降至0.8%；

运营成本降低：单位处理能耗降至85kW·h/吨，较传统设备节省30%；磨盘寿命延长至2000小时，年维护成本减少60%；

自动化优势：全线仅需3人操作，人工成本降低50%。

投资 回报周期

以年处理2万吨废旧锂电池生产线为例，设备投资约500万元，通过提高回收率和降低运营成本，年净收益可达1200万元，投资回收期仅5个月。

六、行业趋势与技术创新

智能化升级

部分企业已将AI视觉识别技术应用于搓球机，通过摄像头实时监测磨盘磨损状态和出料粒径，自动调整工艺参数，实现“无人化”生产。

模块化设计

新一代设备采用模块化结构，可根据不同电池型号（如三元锂、磷酸铁锂）快速更换磨盘和分选参数，适应市场多样化需求。

绿色制造

部分厂商通过优化水冷系统，实现冷却水循环利用率高，并利用余热为车间供暖，进一步降低能耗。
